Jaroslaw Galkiewicz

Przyklad opracowania wyników dla sprawozdania numer 2
Tabelka
Wstep
Wyniki

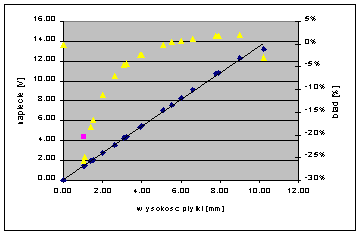

W pierwszej czesci dokonano kalibracji czujnika przemieszczenia. Otrzymane wyniki podano w tabeli. Na wykresie znajduja sie uzyskanie w trakcie pomiarow punkty, linia regresji oraz wzgledny blad.

Wysokosc plytki [mm]	Napiecie [V]	Blad [%]	Ostatni punkt odrzucono z analizy ponieważ wyraznie jego parametry sa bledne. Uzyskano nastepujace parametry linii regresji Y=1,2925X+0,4401 Wspolczynnik R2=0,998526 Parametry funkcji odwrotnej sa nastepujace X=0,751992Y-0,4401
0.00	0.00	0%
1.05	1.43	-26%
1.50	2.04	-17%
2.00	2.72	-11%
3.20	4.39	-4%
4.00	5.48	-2%
5.50	7.58	0%
6.00	8.25	1%
7.80	10.71	2%
10.20	13.25	-3%
9.00	12.32	2%
7.90	10.84	2%
6.60	9.08	1%
5.10	7.02	0%
3.90	5.36	-2%
3.10	4.25	-5%
2.60	3.55	-7%
1.40	1.90	-18%
1.10	1.49	-25%
1.04	4.41	60%

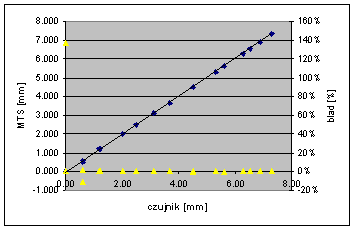

Drugi etap polegał na porównaniu wskazan MTS i czujnika zegarowego

Czujnik [mm]	MTS [mm]	Blad %	Uzyskano nastepujace parametry linii regresji Y=1,003X-0,0026 Wspolczynnik R2=0,999964 Parametry funkcji odwrotnej sa nastepujace X=0,996961Y+0,0026
0.00	0.006	0%
0.60	0.613	2%
1.19	1.205	1%
2.00	2.007	0%
3.11	3.124	0%
4.50	4.512	0%
5.29	5.306	0%
6.52	6.538	0%
7.30	7.318	0%
6.88	6.896	0%
6.27	6.291	0%
5.60	5.609	0%
4.49	4.496	0%
3.67	3.677	0%
2.49	2.494	0%
1.20	1.207	0%
0.58	0.523	-11%
0.00	0.007	137%

Ostatni etap polegał na znalezieniu zaleznosci miedzy napieciem a ciezarem obciazajacym czujnik sily (formalnie rzecz biorac zaleznosc miedzy napieciem a masa obciazajaca czujnik)
W trakcie cwiczenia wyznaczona dwa charakterystyczne punkty:

masa [kg]	napiecie [V]
0.00	0.001
107.00	0.245

Na ich podstawie stworzono charakterystyke:
Napiecie=0,00228*masa+0,001
Oraz funkcje odwrotna:
Masa=napiecie*438,5246-0,43852
Dzieki funkcji odwrotnej znaleziona nieznana mase na podstawie wartosci napiecia która odczytano po obciazeniu czujnika.
Odczyt z czujnika wskazywal 0,123V co dalo 438,52*0,123-0,43852=53,5kg

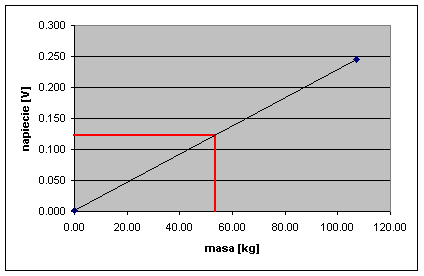

Graficzne rozwiazanie zadania przedstawia wykres obok danych

Wnioski
