Jaroslaw Galkiewicz

Przykład opracowania wyniki ze sprawozdania numer 1

Tabelka

Wstęp teoretyczny

Wyniki

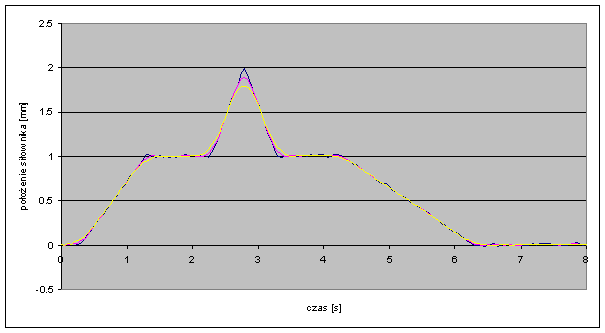

Wykres numer 1 – przebieg liniowy
Przebieg liniowy pokazany na wykresie 1 stworzono przy użyciu następujących segmentów (używano wkładek 10mm i 10kN)
Seg1:level=10; rate=10;
Seg2:time=1;
Seg3:level=20; rate=20;
Seg4:level=10; rate=20;
Seg5:time=1;
Seg6:level=0; rate=5;
Czas próbkowania wynosił 0,05s
Przebieg zarejestrowany podczas doświadczenia oznaczony jest kolorem granatowym
Przebieg wygładzony przy użyciu średniej ruchomej o okresie 2 pokazano za pomocą linii w kolorze różowym
Przebieg wygładzony przy użyciu średniej ruchomej o okresie 4 pokazano za pomocą linii w kolorze żółtym

Wykres nr 1

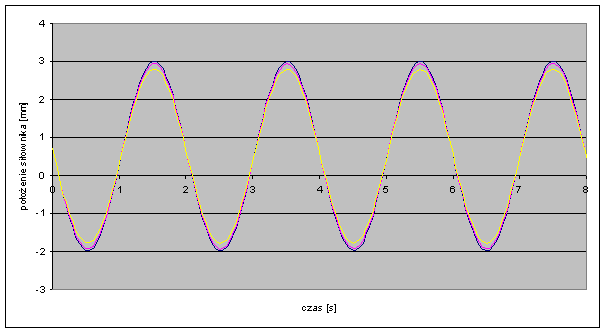

Wykres numer 2 – wykres sinusoidalny
Przebieg sinusoidalny pokazany na wykresie 2 stworzono przy użyciu następujących segmentów (używano wkładek 10mm i 10kN)
Seg1:level=10; time=1;
Seg2:level=10; time=1;
Czas próbkowania wynosił 0,05s
Przebieg zarejestrowany podczas doświadczenia oznaczony jest kolorem granatowym
Przebieg wygładzony przy użyciu średniej ruchomej o okresie 2 pokazano za pomocą linii w kolorze różowym
Przebieg wygładzony przy użyciu średniej ruchomej o okresie 4 pokazano za pomocą linii w kolorze żółtym

Wykres nr 2

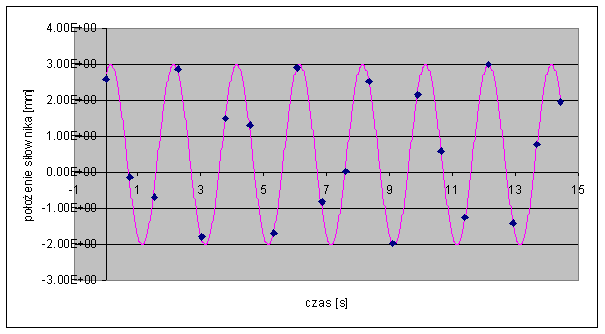

Wykres numer 3 – wykres sinusoidalny
Przebieg sinusoidalny pokazany na wykresie 3 stworzono przy użyciu tych samych parametrów co w przypadku wykresu 2, ale zmieniono czas próbkowania na 0,76s
Przebieg zarejestrowany podczas doświadczenia oznaczony jest kolorem granatowym
Przebieg dopasowany za pomocą matematycznej formuły pokazano za pomocą linii w kolorze różowym wykres teoretyczny uzyskano po znalezieniu kata przesunięcia fazowego.
Ostateczna postać funkcji:
Y=0,5+2,5sin(0,5*2*pi*czas+1,117)

Wykres nr 3

Wnioski:
