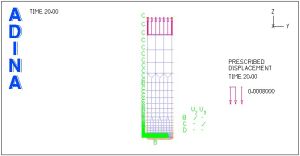

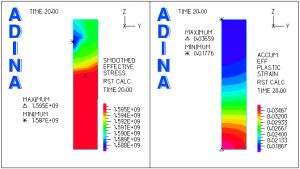

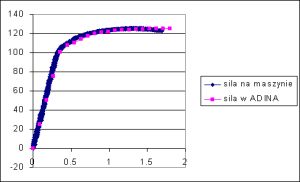

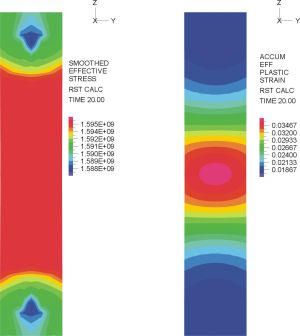

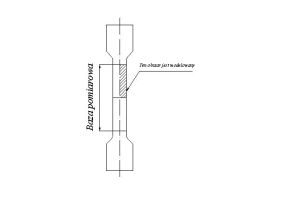

Statyczna proba rozciagania dostarcza podstawowych informacji o materiale, kyore na obecnym etapie wykorzystujecie tylko przy projektowaniu urzadzen (podnosnikow i reduktorow). Ale czy to wszystko? W takcie projektowania konstruktorzy najczesciej wykorzystuja tylko minimalny zestaw danych (najczesciej jest to modul Young’a i granica plastycznosci). Sa jednak przypadki gdy można wykorzystac praktycznie cala krzywa rozciagania (co najmniej wszystkie punkty miedzy poczatkiem krzywej a maksimum). Dzieje się tak jeśli informacje na krzywej rozciagania wykorzystamy w metodzie elementow skonczonych. Dzieki temu możemy badac zachowanie nie tylko prostego preta ale i skomplikowanej konstrukcji. Dla przykladu jednak sprawdzimy co się dzieje w rozciaganej probce. Ponieważ w tym wypadku mozemy porownac dane rzeczywista z proby z tym co wyliczy komputer. Pierwsza rzecz to stworzenie modelu numerycznego. Wykorzystujac istniejace osie symetrii możemy skrocic obliczenia modelujac tylko jedna czwarta probki i nakladając odpowiednie waruki brzegowe. Zakreskowany prostokat to modelowany obszar. W programie ADINA model ten wraz z warunkami brzegowymi i obciazeniem wyglada jak ponizej Podstawowym wynikiem jest krzywa obrazujaca sile potrzebna do rozciagania probki w funkcji przemieszczenia koncowek ekstensometru. Pokazuje to wykres Blad jest niewielki wielksze roznice pojawiaja się dopiero po osignieciu maksimum na krzywej doswiadczalnej. Wynika to glownie z zastosowanego modelu materialu, ktory pozwala modelowac tylko rosnaca czesc krzywej rozciagania. Nie jest to jedyny wynik, jaki możemy osiagnac dzieki MES. Wykorzystujac dowolna hipoteze wytezeniowa mozemy sprawdzic, ktory punkt w konstrukcji jest najbardziej narazony na zniszczenie Dla przykladu zobaczymy jak w koncowej fazie wygladal rozklad naprezen efektywych i odksztalcen plastycznych. Dzieki temu widac ze naprezenia efektywne maja najwyzsze wartosci w srodkowej czesc probki podobnie jak odksztalcenia plastyczne Oczywiscie na ekranie widac tylko cwiartke probki. Aby zobaczyc calosc nalezy dokonacodpowiednich lustrzanych odbic Oczywiscie MES pozwala animowac także wyniki. animacja Qtime 117kB animacja AVI 1MB Prezentowane wyniki to tylko przyklad pozwalajacy na prownanie obliczen z rzeczywistoscia, ktora sami rejestrowalismy. Na podbnej zasadzie wyniki z SPR mozemy wykorzystac w dowolnej konstrukcji. Powrót
