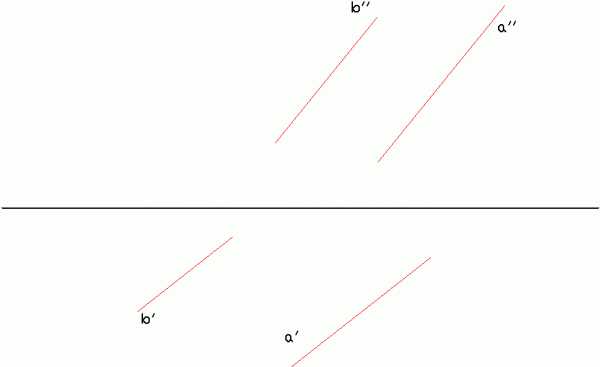

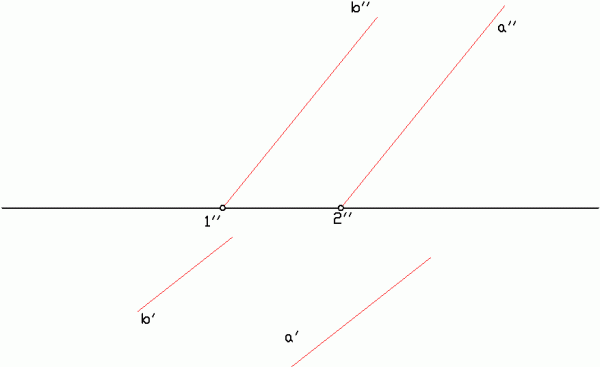

W pierwszy kroku narysujemy ślad poziomy. Aby to zrobić w rzucie pionowym przedłużamy rzuty a’’ i b’’ aż do przecięcia z płaszczyzną p1 (osia x). Otrzymujemy punkty 1’’ i 2’’
Odnajdujemy rzuty tych punktów na płaszczyźnie poziomej.

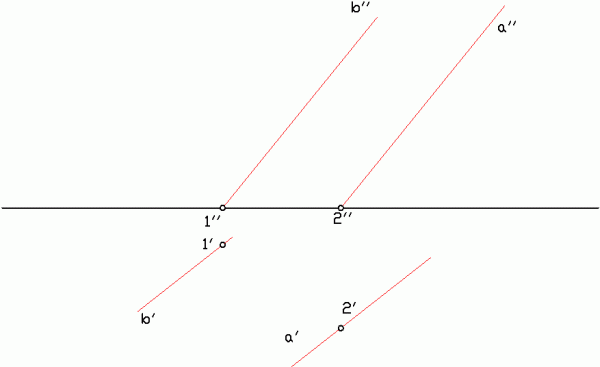

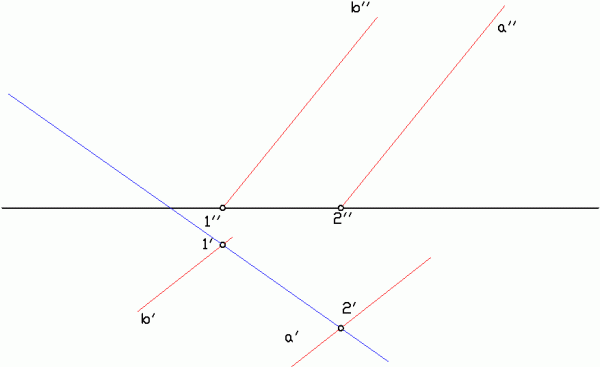

Ponieważ punkty 1 i 2 leżą na rzutni p1 więc ślad płaszczyzny przechodzi przez nie.

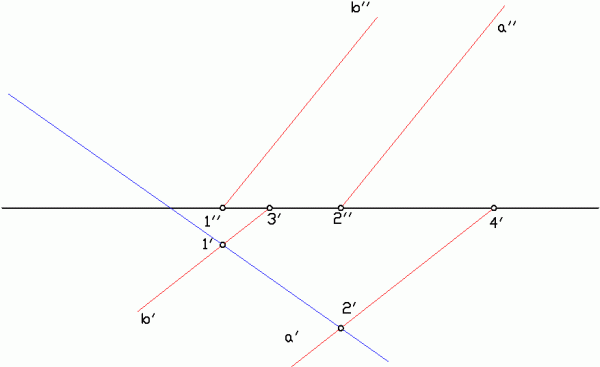

Podobnie wyznaczymy pionowy ślad, ale wyznaczając punkty leżące na rzutni p2. Znajdujemy punkty przebicia prostych a i b z rzutnią p2.
Znajdujemy ich rzuty na rzutach pionowych prostych a i b.

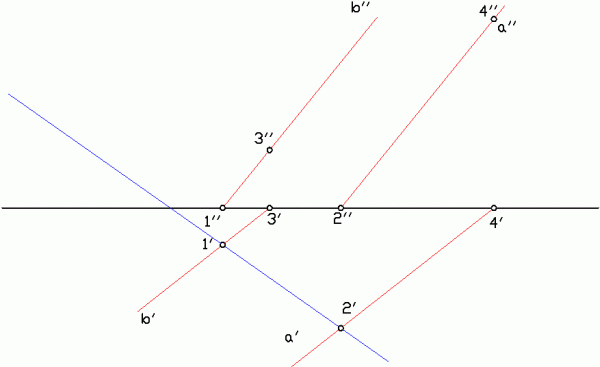

Przez punkty 3’’ i 4’’ przechodzi pionowy ślad płaszczyzny określonej przez proste a i b

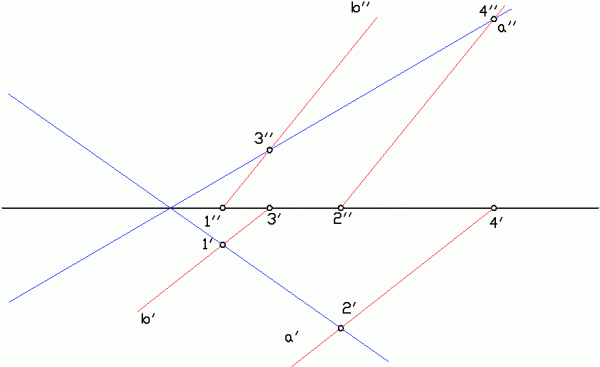

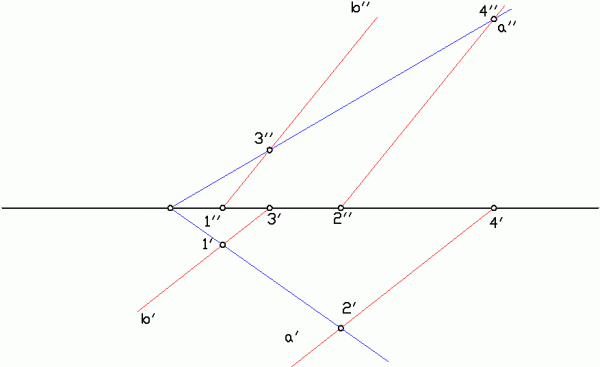

Dla poprawienia czytelności usuwamy z rysunku „ujemne” części śladów i dorysujemy węzeł. Jeśli rysunek jest wykonany dokładnie to obydwa ślady powinny się przeciąć na osi x.
